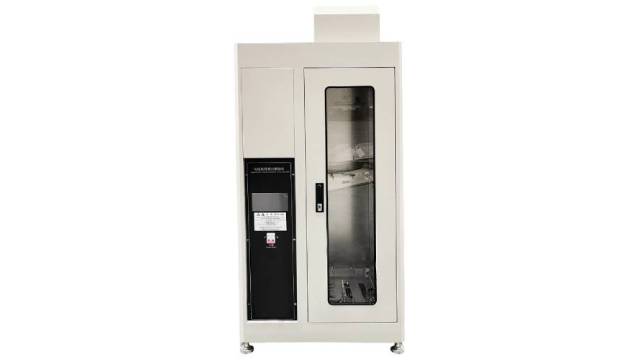

單根電線電纜垂直燃燒測試儀是上海千實精密機電科技有限公司自主研發生產的測試設備，主要針對導體直徑大于0.8mm或截面積不小于0.5mm2的單根電線電纜的可燃性能進行評定，適用于照明設備、低壓電器、家用電器、機床電器、電機、電動工具、電子儀器、電工儀表、電氣連接件和輔件等電工電子產品及其組件部件的研究、生產和質檢部門。

　　適用標準：

　　GB/T 18380.1-2001 電纜在火焰條件下的燃燒試驗 1部分：單根絕緣電線或電纜的垂直燃燒試驗方法

　　GB/T 18380.11-2022 電纜和光纜在火焰條件下的燃燒試驗 第11部分：單根絕緣電線電纜火焰垂直蔓延試驗

　　GB/T 18380.12-2022 電纜和光纜在火焰條件下的燃燒試驗 第12部分：單根絕緣電線電纜火焰垂直蔓延試驗 1kW預混合型火焰試驗方法

　　GB/T 18380.22-2008 電纜和光纜在火焰條件下的燃燒試驗.第22部分:單根絕緣細電線電纜火焰垂直蔓延試驗.擴散型火焰試驗方法

　　IEC 60332-1-2:2025 著火條件下電纜和光纜的試驗第1-2部分:單根絕緣電線或電纜的垂直火焰?zhèn)鞑ピ囼?yàn)1kW預混合火焰的程序

　　GB/T 19666-2019 阻燃和耐火電線電纜通則

　　主要參數：

　　1.燃?xì)饬髁浚?-1L/min，精度0.2L(浮子流量計)(有更高精度的流量計可選擇，詳詢銷售)

　　2.空氣流量：1.5-15L/min，精度0.5L(浮子流量計)(有更高精度的流量計可選擇，詳詢銷售)

　　3.火焰校準裝置：10g銅頭從100℃升溫到700℃時間為46s±6s

　　4.燃燒器：內徑Φ12mm±0.5mm

　　5.試驗傾角：45°式樣橫梁可前后移動，根據式樣粗細調節與本生燈的位置

　　6.火焰高度：20mm±2mm到190mm±1mm可調

　　7.施焰時間：0-999.9s±0.1s可調

　　8.燃燒氣體：95%丙烷氣，也可采用液化石油氣代替(注：氣源和鏈接頭用戶自備)

　　9.電線電纜試驗長度：600±25mm

　　試樣安裝：

　　1、將試樣垂直固定在燃燒儀的上、下夾具中，確保試樣垂直度(用水平儀校準)，避免彎曲或傾斜。

　　2、若標準要求，在試樣下端懸掛規定重量的重物(如150g±10g)，模擬實際安裝時的張力(不拉伸試樣)。

　　3、調整燃燒器位置：使燃燒器噴嘴中心與試樣標記的起始點對齊，距離通常為10mm±1mm，火焰垂直向上作用于試樣(部分標準可能要求傾斜角度，需按規定調整)。

　　4、關閉燃燒箱門，確保箱內封閉(避免外界氣流干擾)，打開排煙系統(維持微負壓，不影響火焰穩定性)。

　　燃燒試驗過程：

　　1、點火與火焰穩定

　　點燃燃燒器，調節燃?xì)夂涂諝饬髁?，使火焰形態、高度、溫度穩定在標準規定值，持續穩定至少1min。

　　2、施加火焰

　　啟動計時器，將燃燒器移至試樣下方(按預設位置對準)，開始對試樣施加火焰，記錄火焰作用時間(如30s±1s、60s±1s，根據標準設定)。

　　試驗過程中通過觀測窗口觀察試樣燃燒狀態(如火焰蔓延方向、是否產生滴落物、脫脂棉是否被引燃)。

　　3、移除火焰

　　達到規定的火焰作用時間后，迅速將燃燒器移離試樣(或關閉燃?xì)?，同時啟動另一計時器，記錄余焰時間(試樣脫離火焰后，火焰持續燃燒的時長)。

　　4、記錄關鍵參數

　　當余焰熄滅后，立即記錄余焰停止時間;若試樣仍有灼熱發光現象，繼續記錄余輝時間(灼熱持續的時長)。

　　觀察并記錄：

　　(1)火焰是否蔓延至試樣上端的夾具(若蔓延超過規定距離，需記錄具體位置)。

　　(2)燃燒滴落物是否引燃下方的脫脂棉(若引燃，需記錄時間)。
